danfoss - установка термоэлемента на клапан термостата

Вводная информация

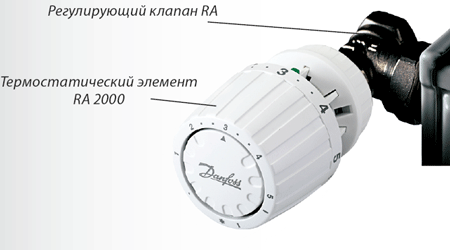

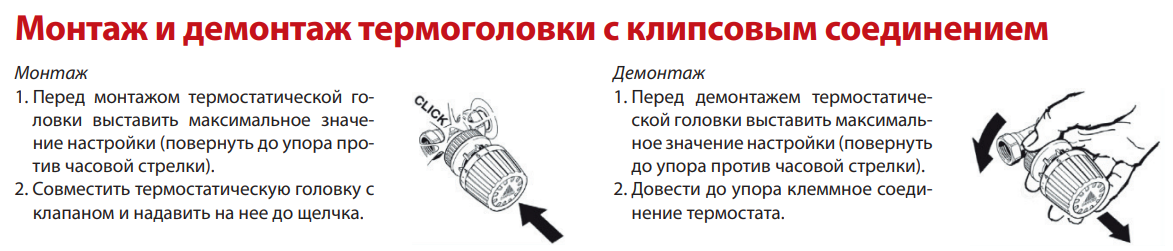

Как снять термоэлемент (термостатический элемент, термоголовку)

вот видео с примером.

Как настроить клапан термостата (регулирующий клапан)

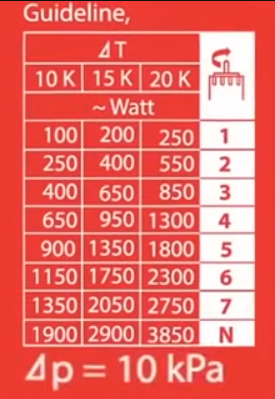

Вторым делом настраиваем клапан термостата руководствуясь таблицей:

где:

• дельта т (Δt) — это разница между начальной (t1) и конечной (t2) точками во времени в физической системе (она может быть использована для измерения изменений величин, таких как время, температура, давление и другие физические величины).
• дельта p (Δp) — это давление (pressure), например: 10 kPa = 0.1 Bar (бар)

Как пользоваться таблицей

Верхняя часть таблицы нужна, чтобы понять, каким столбцом нам пользоваться в нижней таблице, но производитель Danfoss сразу предлагает нам ориентироваться на средний столбец (15K).

Нижняя часто таблицы нужна, чтобы в правой таблице определить значение которое нужно выставить на клапане термостата.

Таким образом:

1-ый столбец - не используем, ведь ориентируемся на второй столбец (15K)

2-ой столбец - рабочее давление в радиаторе в килоПаскалях (kPa)

3-ий столбец - не используем, ведь ориентируемся на второй столбец (15K)

4-ый столбец - значение, которое должно быть выставлено на клапане термостата

Пример

Радиатор "Rifar Monolit 500/100 биметалл 8 секций" имеет:

• рабочее давление 30 бар (это 3000 kPa) - бесполезная для нас информация
• мощность 1568 Вт - полезная для нас информация

Значит значение на клапане должно быть равно 5 или 6.

Однако, опытным путем я выяснил, что теория может и работает где-то, но не в РФ. Поэтому, нужно подбирать значение:

1. выставили значение на клапане (смотри ниже как)
2. установили термоэлемент (смотри ниже как)
3. подождали пол дня и проверили, греет сильно или нет (очень важно ждать подольше, в идеале сутки)
4. если нет, то увеличили значение на клапане и повторили все шаги начиная со второго.

Как выставить значение на клапане

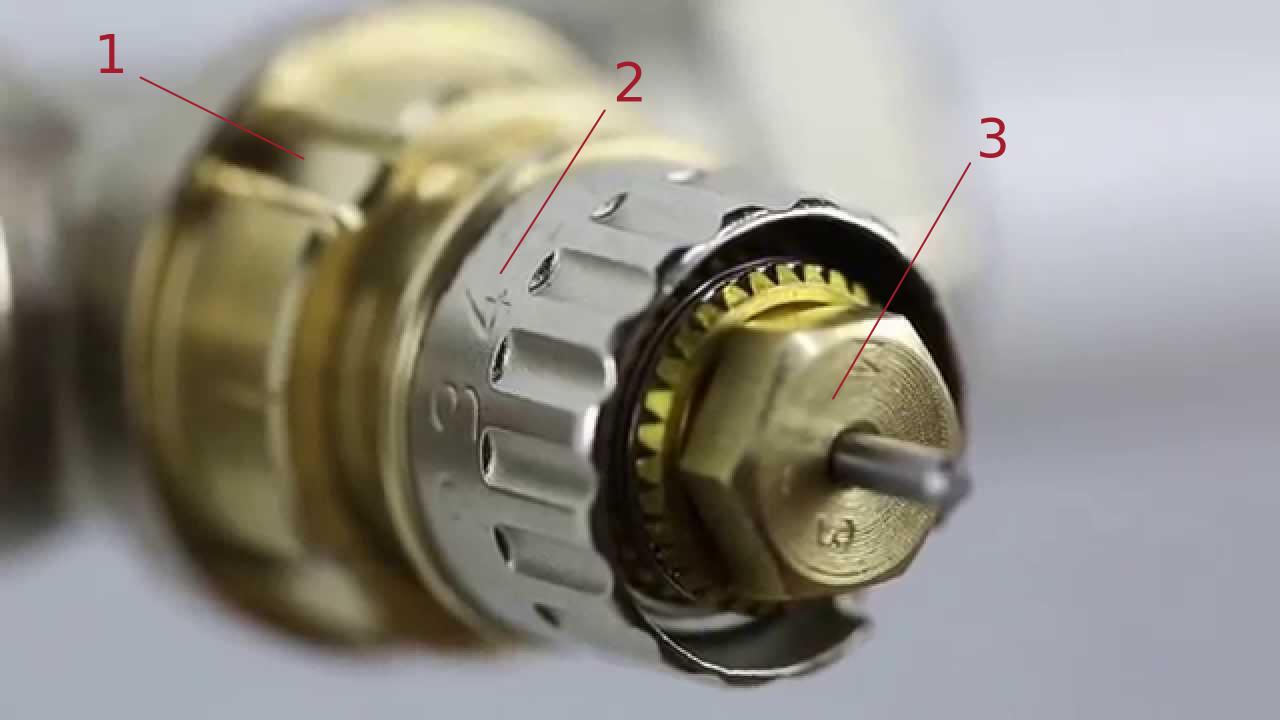

1. оттягиваем серебристое кольцо на себя (оно помечено цифрой 2 - на схеме ниже):

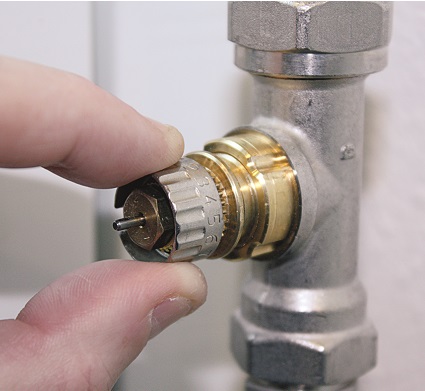

2. плоскогубцами поворачиваем золотистое кольцо (3) в нужную сторону, чтобы значение на серебристом кольце (2) совпало с глубоким проемом на золотистой части (1) - это называют установочная метка:

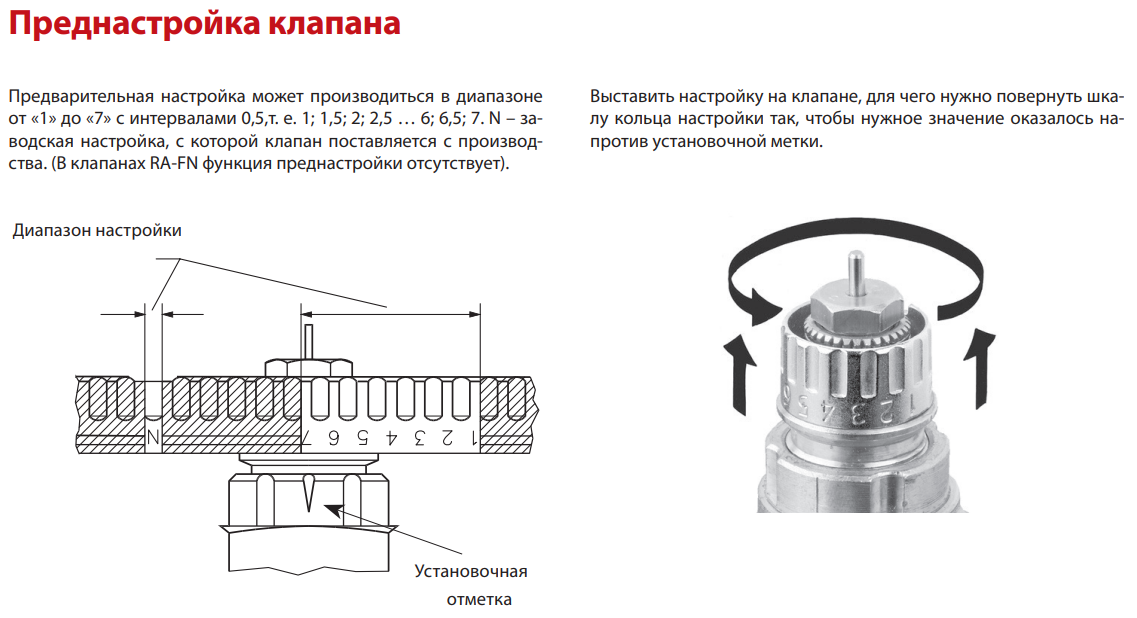

Из официальной документации (2):

Все готово, осталось поставить сверху термоэлемент.

Установка термоэлемента (термоголовки)

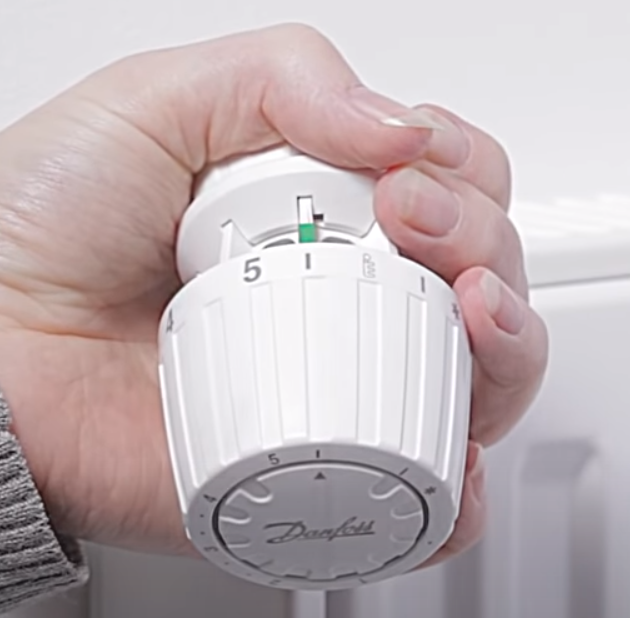

1. покрутите кольцо термоэлемента (мы так же крутили его, когда снимали термоэлемент), таким образом внутри термоэлемента раздвинутся крепления (можно посмотреть на видео)

2. при установке термоэлемента - значение на нем должно быть равно 5 (максимальное значение):

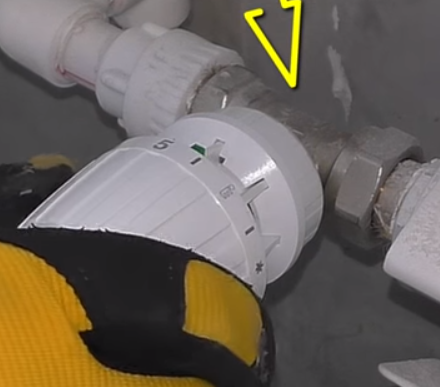

3. максимальное значение должно быть напротив установочной отметке на клапане:

На последок можно посмотреть полезные видео или почитать документацию: 1 - 2 - 3

p.s. у меня термостат danfoss RA2994 с газовым наполнением, клипсовое соединение RA (если не ошибаюсь)
