Активный микрофон
Купил себе активный микрофон STELBERRY M-70, и все бы хорошо, но как-то надо его протестировать, поэтому нужна схема подключения, самая простая из которых я нашел, вот такая:
Внимание на блок питания:
- красный провод это +
- черный провод это -
- согласно тех. документации микрофона, мне нужен блок питания с мощностью от 5 до 16 Вольт, микрофон потребляет 25 мА, в моем случае мне подошел один из заволявшихся блоков питания от какого-то старого устройства (мобилки или навигатора)
Как определить + и - методом картошки
Сделайте как на рисунке: проводок вокруг которого появится белая пенка это минус, а где вокруг проводка посинеет это плюс.
Разъем jack 3.5
Чтобы подключить активный микрофон к стандартному разъему jack 3.5 понадобится 4-х пинный штекер, пример:
| Разъем с поддеркжой микрофона (на ПК) | Разем с поддержкой микрофона на ноутбуке | Нужный штекер |
 |
 |
 |
Штекер с поддержкой микрофона я заполучил вместе с проводом, купив провод-удлиннитель и разрезав его, ищите кабель разветвитель на наушники и микрофон (4 pin), например:
- Ritmix RAS-110 Black (2*3.5mm =) 3.5mm 4 pin
- Gembird CCA-417
Как подключить минус от блока питания и аудио от микрофона

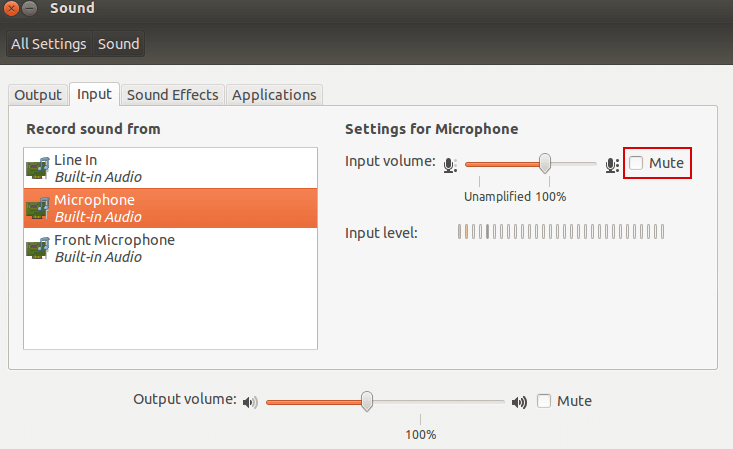

Признаюсь, я подключал на угад, пробовал и смотрел на эквалайзер компьютера (смотрел на значение Input level):
Внимание: иногда надо понизить или повысить уровень Input volume, чтобы Input level реагировать корректно, например:
- встроенный в ноутбук микрофон не очень чувствителен и мне нужно повышать Input volume
- активный микрофон очень чувствителен и мне пришлось понижать Input volume
